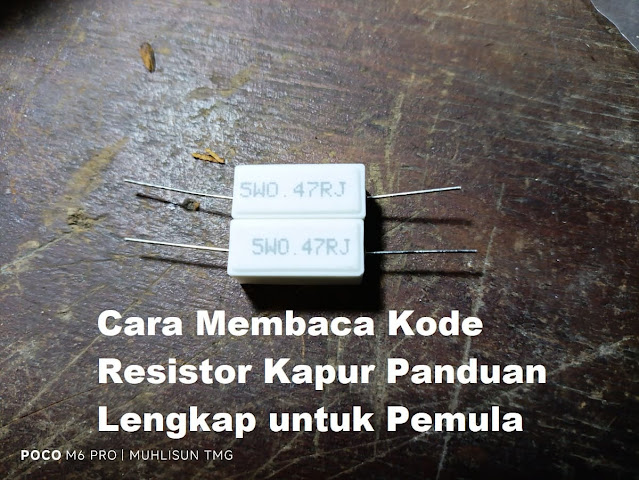

Cara Membaca Kode Resistor Kapur Panduan Lengkap untuk Pemula

Daftar Isi

Soldiradem Blog - Resistor kapur, atau sering disebut resistor keramik, adalah salah satu komponen elektronik yang umum digunakan dalam berbagai perangkat. Meskipun terlihat sederhana, memahami kode pada resistor kapur sangat penting untuk memastikan nilai resistansi yang tepat dalam rangkaian elektronik. Artikel ini akan membahas secara lengkap cara membaca kode resistor kapur, mulai dari pengenalan hingga tips praktis.

Apa Itu Resistor Kapur?

Resistor kapur adalah jenis resistor yang terbuat dari bahan keramik dengan lapisan film karbon atau logam. Mereka dikenal karena kemampuannya menahan daya tinggi dan stabilitas termal yang baik. Biasanya digunakan dalam rangkaian daya atau aplikasi yang memerlukan disipasi panas yang efisien.

Mengapa Penting Membaca Kode Resistor?

Setiap resistor memiliki nilai resistansi tertentu yang harus sesuai dengan kebutuhan rangkaian. Kesalahan dalam membaca kode resistor dapat menyebabkan kerusakan pada komponen lain atau bahkan seluruh perangkat. Oleh karena itu, memahami cara membaca kode resistor adalah keterampilan dasar yang harus dimiliki oleh setiap teknisi atau hobiis elektronik.

Sistem Kode pada Resistor Kapur

Resistor kapur biasanya menggunakan sistem kode angka dan huruf yang dicetak langsung pada bodinya. Berbeda dengan resistor kecil yang menggunakan kode warna, resistor kapur lebih sering menggunakan kode numerik karena ukurannya yang lebih besar.

Format Kode

Format umum kode pada resistor kapur adalah sebagai berikut:

[Nilai] [Satuan] [Toleransi]

Contoh: 5W 10Ω J

Penjelasan:

• 5W: Daya maksimum resistor adalah 5 Watt.

• 10Ω: Nilai resistansi adalah 10 Ohm.

• J: Toleransi resistor, dalam hal ini ±5%.

Kode Toleransi

Huruf yang digunakan untuk menunjukkan toleransi resistor:

• F: ±1%

• G: ±2%

• J: ±5%

• K: ±10%

• M: ±20%

Memahami kode ini membantu dalam memilih resistor dengan toleransi yang sesuai untuk aplikasi tertentu.

Langkah-Langkah Membaca Kode Resistor Kapur

1. Identifikasi Nilai Daya (Watt)
   Biasanya terletak di awal kode, menunjukkan berapa banyak daya yang dapat ditangani resistor.

2. Baca Nilai Resistansi
   Ditunjukkan dalam Ohm (Ω), kilo Ohm (kΩ), atau Mega Ohm (MΩ).

3. Perhatikan Toleransi
   Ditunjukkan dengan huruf, menunjukkan seberapa banyak nilai resistansi dapat bervariasi dari nilai nominal.

Contoh: 2W 4.7kΩ K

• 2W: Daya maksimum 2 Watt

• 4.7kΩ: Nilai resistansi 4.7 kilo Ohm

• K: Toleransi ±10%

Tips Praktis

• Gunakan Multimeter
  Jika kode tidak terbaca atau tidak jelas, gunakan multimeter untuk mengukur nilai resistansi secara langsung.

• Perhatikan Kondisi Fisik
  Resistor yang terbakar atau rusak mungkin memiliki nilai resistansi yang berubah.

• Simpan Data
  Catat nilai resistor yang sering digunakan untuk memudahkan identifikasi di masa depan.

Kesimpulan

Membaca kode resistor kapur adalah keterampilan dasar yang penting dalam dunia elektronik. Dengan memahami sistem kode dan praktik yang tepat, kamu dapat memastikan bahwa resistor yang digunakan sesuai dengan kebutuhan rangkaian, menghindari kerusakan, dan meningkatkan efisiensi kerja.

Dengan memahami cara membaca kode resistor kapur, kamu bisa lebih percaya diri dalam merakit atau memperbaiki perangkat elektronik. Jangan ragu untuk terus belajar dan berlatih, karena keterampilan ini akan sangat berguna dalam berbagai proyek elektronik kamu.
