Persamaan Transistor Final 2SA1943 (PNP)

Transistor 2SA1943 adalah transistor PNP daya tinggi yang berasal dari Toshiba. Karena gain arus dan arus kolektor-nya yang tinggi, arus ini sangat umum digunakan di rangkaian audio berdaya tinggi atau amplifier.

Tapi sekarang Transistor ini sudah berubah dari Toshiba, seri ini sudah diganti dengan TTA1943. Yang beredar SA1943 saat ini merupakan  transistor 2SA1943 produk pabrikan lain di cina.

Soldiradem.com Persamaan Transistor Final SA1943 (PNP)

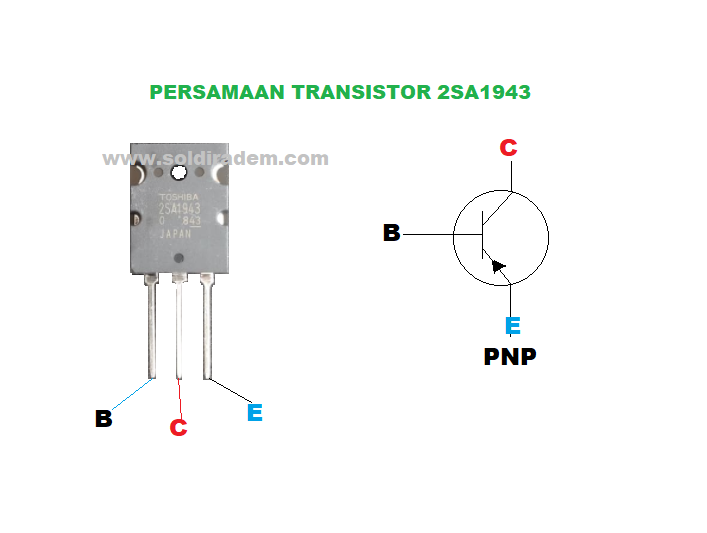

Keterangan letak kaki Transistor Final SA1943

1.Basis (Mengontrol biasing transistor, Digunakan untuk menghidupkan atau mematikan transistor)

2.Collektor

3.Emitor

DATA Fitur 2SA1943

• Transistor PNP
•  Daya sedang
• Penguatan Arus DC (hFE) = 55 hingga 160
• Arus Kolektor Kontinu (IC) = 15A
• Tegangan Kolektor-Emitter (VCE) = 230 V
• Tegangan Kolektor-Base (VCB) = 230V
• Tegangan Basis Emitter (VBE) = 5V
• Tersedia dalam Paket To-264

Pasangan Transistor NPN Pelengkap

2SE5200, TTC5200,2SC5200

2SA1943 Transistor PNP

TTA1943 Toshiba

Karena produk asli dari Toshiba telah langka anda bisa menggunakan merk lain dari seri sanken.

2SA1216 Sanken

2SA1494 Sanken

 2SA1295 Sanken

Tentang Transistor 2SA1943

Transistor 2SA1943 umumnya digunakan dalam desain amplifier. Kebanyakan amplifier menggunakan sirkuit push-pull yang mirip dengan amplifier Kelas B, yang membutuhkan transistor NPN dan transistor PNP.

Transistor 2SA1943 adalah Transistor PNP dan juga memiliki pelengkap 2SE5200/2SC5200 yang merupakan transistor tipe NPN. Kedua transistor ini sering digunakan bersama-sama untuk merancang Amplifier berdaya tinggi.

Karena Transistor bekerja dengan frekuensi switching yang tinggi dan arus kolektor yang tinggi, transistor cenderung panas dengan sangat cepat. Oleh karena itu, transistor selalu digunakan bersama dengan heat sink.

Perhatikan bahwa heat sink juga akan bertindak sebagai pin kolektor transistor dan karenanya heat sink harus diisolasi dari rangkaian lainnya.

Transistor ini biasanya digunakan untuk membangun sistem Stereo yang diberi peringkat 200W atau lebih, mereka dapat merespon frekuensi dari 5Hz hingga 100kHz dan memiliki sensitivitas 0,75Vrms yang sangat baik.

Ada rasio sinyal terhadap noise yang sangat sedikit dan distorsi harmonik total yang lebih sedikit sehingga ideal untuk aplikasi audio.

Penggunaan Transistor Final SA1943

• Penguat frekuensi audio
• Sirkuit AF / RF
• Perangkat laju perubahan tegangan rendah
• Sirkuit konfigurasi Push-Pull
• beban switching arus tinggi (hingga 15A)
• Dapat digunakan sebagai sakelar Daya sedang

Demikian tentang Persamaan Transistor Final SA1943 dan data site. Transistor SA1943 (PNP) yang beredar di pasaran saat ini merupakan produk china. Meskipun begitu, kualitas yang didapatkan sepadan dengan harganya yang murah.
