Skema ELCO Tandon Untuk Power supply Amplifier



soldiradem- Elco tandon adalah rangkaian gabungan seri paralel elco pada power suplai bridge dengan dua dioda dan dua tegangan. Sekilas power supply sistem elco tandon mirip dengan sistem power suplai untuk driver amplifier class h. Ada high volt dan low volt. Namun dalam sistem yang digunakan rangkaian elco tandon, hanya digunakan tegangan pada bagian high volt.

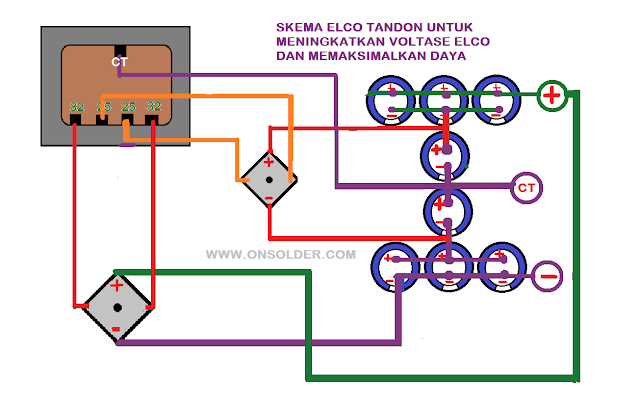

Pada gambar diatas yang digunakan untuk menyuplai power adalah pada jalur 32 volt ac. Sedangkan pada bagian tengah di suplai 25 volt ac yang tidak difungsikan tapi mungkin membantu pengisian arus.

Tujuan dari sistem power supply ini beragam, menurut beberapa pengguna sistem ini ada kelebihan yang di miliki diantaranya:

1. Tegangan lebih stabil

Sesuai dengan fungsi elco sebagai penyetabil tegangan maka semakin banyak elco semakin mengurangi drop tegangan. Terlebih dalam sistem yang diterapkan ini ditambah tegangan ekstra pada bagian tengah sehingga tegangan utama menjadi lebih stabil.

2. Dapat menambah voltase elco.

Bagi anda yang ingin menaikkan tegangan tidak meski ganti elco, anda bisa menggunakan sistem elco tandon ini untuk menaikkan tegangan elco. Caranya taruh elco kecil di bagian tengah yang memiliki voltase besar. sedangkan elco memiliki kapasitas besar di letakkan pada bagian tegangan utama.

Kekurangan sistem elco tandon adalah sistem seri pada elco dapat mengakibatkan berkurangnya kapasitas elco. Oleh karena itu pada bagian tegangan utama di berikan lebih banyak elco.

Cara merakit rangkaian elco tandon

Persiapkan elco pada bagian tengah bisa menggunakan elco yang lebih kecil memiliki volt besar tidak masalah. Sedangkan pada bagian samping bisa menggunakan lebih banyak elco yang bernilai 10.000 uf 50 volt karena harganya lebih murah. Gunakan dioda kotak ataupun sisir 2 buah.

Jika anda menggunakan trafo ct 45 maka tegangan tengah bisa menggunakan 32. Contoh di atas menggunakan trafo tegangan 32v ac dan ekstra 25 volt sebagai tegangan pembantu.

Demikian semoga bermanfaat tentang elco tandon ini semoga anda dapat memperhitungkan apakah ada untungya atau tidak menggunakan sistem semacam ini untuk menyuplai power amplifier dengan murah meriah. Tentu cara ini hanya sebagai alternatif, karena jika ini benar efektif mungkin semua produk akan menggunakan sistem ini untuk mengurangi cost produksi lebih irit daya trafo.
