Perbedaan Power OCL, BTL, Kelas H, GB, TD dan Cara Kerjanya
Soldiradem Blog – Dalam dunia audio profesional, power amplifier menjadi salah satu elemen vital yang menentukan kualitas suara dan performa sistem audio secara keseluruhan. Beragam jenis power amplifier ditawarkan di pasaran, masing-masing dengan karakteristik dan sistem kerja yang berbeda. Kali ini, kita akan mengupas secara mendalam tentang perbedaan antara Power OCL, BTL, Kelas H, GB, dan TD, serta bagaimana cara kerja masing-masing jenis tersebut.
Artikel ini akan membahasnya satu per satu dengan pendekatan yang sederhana namun mendalam, sesuai dengan gaya yang biasa digunakan para teknisi profesional, agar pembaca, baik yang sudah berpengalaman maupun yang baru belajar, bisa memahami dengan lebih baik.
Power OCL: Sederhana dan Familiar
OCL, atau Output Capacitor-Less, merupakan salah satu jenis power amplifier yang paling banyak digunakan, terutama di kalangan perakit audio rumahan dan profesional. Sesuai namanya, OCL tidak menggunakan kapasitor di jalur output, yang membuatnya lebih responsif terhadap perubahan sinyal.
Dalam praktiknya, power OCL menggunakan sistem tegangan tunggal dengan center tap (CT) pada transformator. Artinya, power ini bekerja dengan positif, ground, dan negatif, yang semuanya diatur untuk menyeimbangkan kerja driver dan final transistor.
Kelebihan dari OCL adalah kesederhanaan rangkaiannya. Banyak teknisi memilih OCL karena mudah dirakit, komponen mudah didapatkan, dan hasil suara cukup mumpuni untuk berbagai kebutuhan audio, baik untuk indoor maupun outdoor. Biasanya, power ini bekerja dengan tegangan yang masuk langsung ke transistor final tanpa banyak rekayasa tambahan.
Dalam kondisi normal, saat sinyal audio masuk, transistor final akan langsung menguatkan sinyal tersebut sesuai dengan tegangan suplai yang tersedia. Ketika digunakan untuk kebutuhan yang tidak terlalu ekstrem, power OCL mampu memberikan performa stabil tanpa memerlukan perlakuan khusus pada PSU (Power Supply Unit).
Baca juga: Skema ocl 150 watt standar dan modif flat
Namun, kekurangannya, OCL relatif kurang efisien ketika digunakan untuk skala besar. Ketika beban audio berat, ada potensi terjadinya penurunan performa jika desain atau pemilihan komponen tidak presisi.
Power BTL: Solusi untuk Kekuatan Lebih

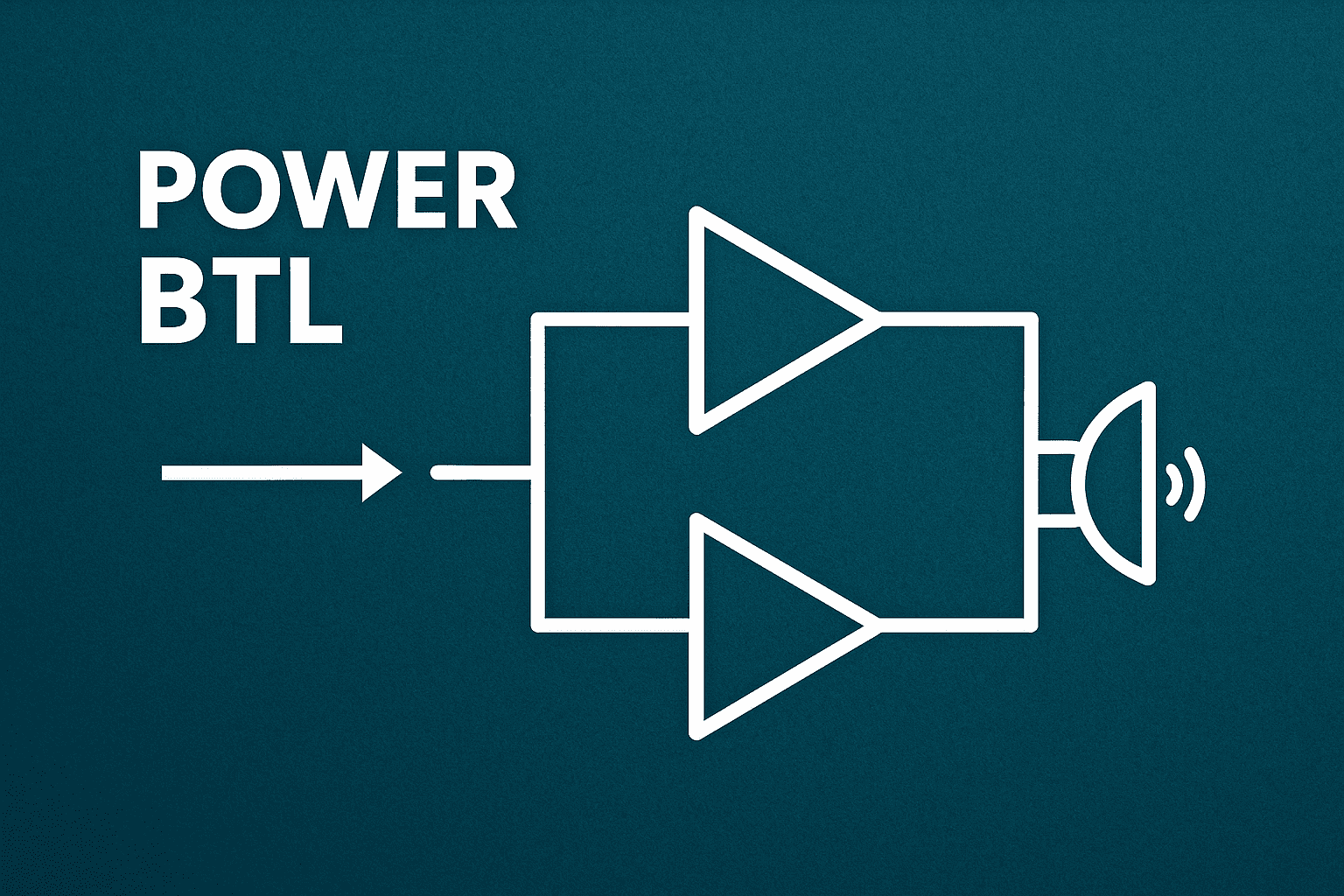

Berbeda dengan OCL, BTL (Bridge Tied Load) adalah metode untuk meningkatkan daya output amplifier dengan menggabungkan dua kanal penguat menjadi satu. Secara sederhana, sinyal audio didorong dari dua sisi berlawanan terhadap speaker, sehingga menghasilkan tegangan dua kali lipat, yang berarti daya empat kali lebih besar dibandingkan sistem biasa.
Dalam sistem BTL, kedua output amplifier diposisikan sedemikian rupa sehingga satu memberikan sinyal positif dan satu lagi sinyal negatif terhadap speaker. Ini menyebabkan speaker merasakan perbedaan tegangan dua kali lipat dibandingkan penguatan biasa.
Sistem BTL banyak digunakan dalam aplikasi yang membutuhkan tenaga besar dengan menggunakan komponen yang ada, tanpa harus menambah jumlah perangkat. Misalnya, dalam sistem subwoofer aktif, atau pada power amplifier profesional yang digunakan untuk acara-acara besar.
Baca juga: skema socl 504 terbaru sudah modif flat clarity
Kelebihan utama dari BTL adalah efisiensi daya yang jauh lebih tinggi. Namun, ada tantangan tersendiri, terutama pada kestabilan termal dan perlindungan speaker. Karena itu, desain sistem proteksi menjadi sangat penting dalam aplikasi BTL untuk menghindari kerusakan komponen.
Power Kelas H: Efisiensi Tinggi, Performa Maksimal
Kelas H adalah inovasi dalam dunia power amplifier yang mengedepankan efisiensi. Sistem ini bekerja dengan mengubah-ubah tingkat tegangan suplai sesuai dengan kebutuhan sinyal input.
Bagaimana cara kerjanya? Saat sinyal input kecil, power amplifier hanya menggunakan tegangan rendah. Namun, saat sinyal membesar, suplai akan otomatis berpindah ke tegangan yang lebih tinggi. Inilah yang disebut dengan sistem tracking voltage.
Sistem ini memungkinkan amplifier bekerja dengan efisiensi tinggi, karena hanya menggunakan tegangan sesuai kebutuhan. Hasilnya, panas yang dihasilkan lebih sedikit dibandingkan amplifier konvensional seperti OCL atau BTL, yang selalu bekerja dengan tegangan penuh.
Pada prakteknya, Kelas H membutuhkan desain PSU yang kompleks. Ada dua jalur tegangan utama: satu untuk tegangan rendah (Low Voltage) dan satu lagi untuk tegangan tinggi (High Voltage). Biasanya, tegangan rendah digunakan untuk penguatan sinyal kecil, sedangkan tegangan tinggi baru digunakan saat output mencapai level tertentu.
Baca juga: skema psu class h setengah gelombang menggunakan trafo ct biasa
Power Kelas H banyak dipakai dalam aplikasi profesional seperti konser, sistem sound reinforcement, hingga instalasi audio stadion, karena kombinasi daya besar dan efisiensi yang ditawarkannya.
Namun, perlu diingat, perakitan power Kelas H membutuhkan perhitungan matang. Salah desain sedikit saja bisa menyebabkan switching tegangan tidak berjalan sempurna, yang pada akhirnya merusak kinerja amplifier secara keseluruhan.
Power GB (Green Blade): Konsep Unik, Efisiensi Menarik
Power GB, yang juga dikenal sebagai Green Blade, merupakan salah satu inovasi yang cukup unik dalam dunia amplifier. Konsep dasarnya adalah menggabungkan prinsip kerja Kelas H dengan metode pengendalian daya yang lebih presisi.
Pada power GB, sistem kerja switching tegangan lebih cepat dan responsif terhadap perubahan dinamika sinyal audio. Ini membuat power GB sangat efisien, bahkan lebih baik dibandingkan Kelas H dalam beberapa aspek, terutama dalam hal pengendalian panas dan konsumsi daya.
Green Blade menggunakan multiple rail switching, artinya tidak hanya dua level tegangan seperti pada Kelas H, tetapi bisa tiga atau lebih. Ini membuat transisi antar level tegangan lebih halus, mengurangi distorsi, dan memperpanjang umur komponen.
Dalam dunia profesional, power GB mulai banyak dipakai dalam sistem audio kelas atas, terutama yang menuntut performa tinggi namun tetap hemat energi. Dengan teknik switching yang baik, amplifier ini mampu memberikan output besar tanpa perlu heatsink besar ataupun blower pendingin berlebihan.
Namun, seperti power amplifier canggih lainnya, power GB juga menuntut keahlian lebih dalam hal desain dan perakitan. Salah konfigurasi bisa membuat sistem switching tidak stabil dan justru memperparah efisiensi.
Power TD (Tracking Digital): Teknologi Modern untuk Era Baru
TD, atau Tracking Digital, adalah salah satu teknologi terbaru dalam dunia amplifier. Sesuai namanya, TD menggabungkan konsep switching tegangan dengan pengendalian berbasis digital.
Dalam power TD, seluruh pengaturan switching, proteksi, hingga kontrol gain, dilakukan melalui sistem digital. Ini membuat amplifier menjadi sangat responsif terhadap perubahan dinamika audio, sekaligus memiliki sistem proteksi yang jauh lebih canggih.
Cara kerjanya hampir mirip dengan Kelas H dan GB, yakni menggunakan beberapa tingkat tegangan yang disesuaikan dengan kebutuhan sinyal. Namun, bedanya pada TD, seluruh proses ini dikendalikan dengan mikroprosesor atau IC digital yang memantau kondisi amplifier secara real-time.
Salah satu keunggulan utama dari power TD adalah efisiensi sangat tinggi, stabilitas luar biasa, dan fitur-fitur tambahan seperti proteksi overcurrent, overtemperature, hingga short-circuit yang lebih andal dibandingkan amplifier analog biasa.
Power TD menjadi pilihan utama dalam sistem audio modern, seperti line array konser besar, sistem instalasi teater, bahkan hingga ke sektor penyiaran profesional.
Namun, karena kompleksitasnya, biaya pembuatan power TD jauh lebih tinggi dibandingkan sistem konvensional. Di sisi lain, perawatan dan troubleshooting juga memerlukan keahlian khusus di bidang digital dan mikroprosesor.
Mengapa Memahami Perbedaan Ini Penting?
Dalam membangun atau memilih sistem audio, memahami karakteristik masing-masing jenis power amplifier sangatlah penting. Tidak semua kebutuhan audio memerlukan amplifier dengan teknologi terbaru atau daya terbesar.
Misalnya, untuk kebutuhan rumahan atau sound system kecil, power OCL sudah lebih dari cukup. Untuk event lapangan menengah, power BTL bisa menjadi pilihan ideal. Namun, untuk konser besar dengan ribuan penonton, Kelas H, GB, atau bahkan TD menjadi keharusan untuk menjaga kualitas suara sekaligus efisiensi energi.
Selain itu, memahami sistem kerja masing-masing power juga membantu teknisi dalam melakukan perbaikan, perawatan, hingga modifikasi sesuai kebutuhan spesifik di lapangan.
Perbedaan dari Sisi Power Supply
Satu aspek penting lainnya adalah PSU (Power Supply Unit) yang digunakan. Setiap jenis power amplifier memiliki kebutuhan PSU yang berbeda.
- OCL membutuhkan PSU sederhana dengan satu tegangan positif dan negatif, biasanya berbasis transformator konvensional.
- BTL membutuhkan PSU yang kuat dan stabil, karena beban pada amplifier menjadi dua kali lipat.
- Kelas H membutuhkan PSU bertingkat, dengan dua jalur tegangan, lengkap dengan sistem switching untuk mengatur pergantian level tegangan.
- GB membutuhkan PSU lebih kompleks lagi, dengan multiple rail switching yang cepat dan stabil.
- TD membutuhkan PSU digital yang dikendalikan mikroprosesor, memastikan tegangan selalu presisi sesuai kebutuhan.
Memilih PSU yang tepat sangat krusial. Salah memilih atau merakit PSU bisa mengakibatkan power amplifier tidak bekerja optimal, bahkan berpotensi rusak.
Baca juga: kenapa driver clas ab berdaya rendah ?
Penutup
Mengenal perbedaan Power OCL, BTL, Kelas H, GB, dan TD bukan hanya sekadar memahami teori. Ini adalah bekal penting bagi siapa pun yang terlibat dalam dunia audio, baik sebagai perakit, teknisi, maupun pengguna.
Setiap jenis power amplifier menawarkan kelebihan dan kekurangannya masing-masing. OCL dengan kesederhanaannya, BTL dengan kekuatan gandanya, Kelas H dengan efisiensinya, GB dengan inovasinya, dan TD dengan kecanggihan digitalnya.
Seiring dengan perkembangan teknologi, tuntutan terhadap kualitas suara dan efisiensi energi semakin tinggi. Maka, memahami cara kerja dan karakteristik masing-masing power amplifier menjadi kunci untuk menghasilkan sistem audio yang tidak hanya kuat, tapi juga tahan lama dan efisien.
Bagi teman-teman yang baru memulai di dunia audio, jangan ragu untuk mencoba merakit power dari kelas sederhana seperti OCL. Namun, seiring bertambahnya pengalaman, tantanglah diri Anda untuk memahami dan merakit sistem yang lebih kompleks seperti Kelas H, GB, atau bahkan TD.
Dengan bekal pengetahuan yang kuat, bukan tidak mungkin suatu saat Anda akan menjadi bagian dari para inovator audio profesional di Indonesia.
Salam hangat untuk seluruh sahabat audio Indonesia. Majulah terus dunia audio Tanah Air,
