Soldiradem Blog -  Pengujian amplifier adalah salah satu momen yang paling menegangkan sekaligus menyenangkan. Tapi tunggu dulu, apa kamu langsung menghubungkan amplifier ke speaker saat pertama kali dites? Kalau iya, ada baiknya kamu kenalan dulu dengan alat yang satu ini: dummy load.

Dalam artikel ini, kita akan mengupas tuntas fungsi dummy load pada amplifier, kenapa alat ini sangat penting, dan bagaimana cara membuat serta menggunakannya dengan aman.

Apa Itu Dummy Load?

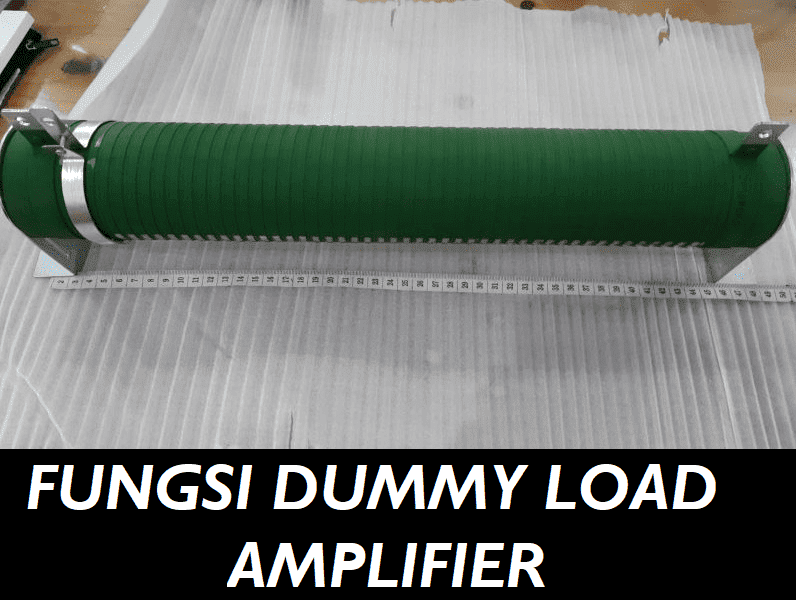

Dummy load adalah sebuah beban buatan yang digunakan untuk menyerap daya listrik dari amplifier tanpa menghasilkan suara. Sederhananya, ini adalah pengganti speaker saat kita ingin menguji amplifier dalam kondisi nyata, tapi tidak ingin merusak speaker jika ada kesalahan pada sirkuit.

Dummy load biasanya berbentuk resistor berdaya tinggi, yang mampu menahan panas besar karena menyerap daya keluaran dari amplifier. Resistor ini disusun agar menghasilkan impedansi tertentu — biasanya 4 ohm, 6 ohm, atau 8 ohm — agar menyerupai beban dari speaker sungguhan.

Fungsi Dummy Load pada Amplifier

Berikut beberapa fungsi utama dummy load dalam pengujian dan pemeliharaan amplifier:

1. Mencegah Kerusakan pada Speaker

Ketika amplifier sedang dalam tahap uji atau perbaikan, belum tentu semua komponennya bekerja dengan normal. Jika langsung disambungkan ke speaker, arus atau tegangan yang tidak normal bisa menyebabkan speaker rusak. Dummy load mengambil peran ini, karena lebih tahan terhadap kondisi ekstrem.

2. Memberikan Beban Realistis untuk Pengujian

Dalam pengujian performa, dummy load digunakan untuk menyimulasikan beban asli seperti speaker. Ini penting untuk mengetahui seberapa besar daya output amplifier, tanpa harus mengandalkan speaker.

3. Mempermudah Pengukuran Tegangan dan Daya

Dengan menggunakan dummy load, kamu bisa dengan mudah mengukur tegangan output dari amplifier menggunakan multimeter atau osiloskop. Dari situ, kamu bisa menghitung daya output menggunakan rumus:

P = V^2 / R

Misalnya, jika tegangan output adalah 20V RMS pada beban 8 ohm, maka daya keluaran adalah:

P = 20^2 / 8 = 400 / 8 = 50 watt

Baca juga: rumus menghitung daya PSU amplifer

4. Menguji Efisiensi dan Distorsi Amplifier

Dalam pengujian yang lebih kompleks, dummy load juga digunakan untuk melihat efisiensi konversi daya serta distorsi sinyal. Kamu bisa mengamati bagaimana sinyal audio berubah pada level output yang berbeda tanpa suara yang mengganggu dari speaker.

5. Sebagai Alat Pelatihan dan Simulasi

Bagi pelajar, mahasiswa, atau teknisi pemula, dummy load adalah alat aman untuk belajar merakit dan menguji amplifier tanpa risiko tinggi. Kamu bisa lebih leluasa mengeksplorasi rangkaian tanpa takut speaker jebol.

Jenis-Jenis Dummy Load

Ada beberapa tipe dummy load yang bisa kamu temui atau buat sendiri:

1. Resistor Wirewound (Kawat Gulung)

Jenis paling umum. Tersedia dalam berbagai nilai resistansi dan watt. Biasanya bersifat sedikit induktif, tapi cukup aman untuk aplikasi audio.

2. Resistor Non-Induktif

Lebih mahal, tapi lebih akurat untuk pengujian sinyal tinggi atau frekuensi sensitif. Tidak menghasilkan reaktansi tambahan.

3. Dummy Load Cair (Liquid Load)

Menggunakan resistor terendam dalam air garam atau cairan pendingin. Cocok untuk pengujian daya sangat tinggi.

4. Dummy Load dengan Pendingin Aktif

Dilengkapi kipas atau heatsink besar untuk membuang panas. Biasanya digunakan pada amplifier kelas D atau PA (Public Address).

Cara Membuat Dummy Load Sendiri di Rumah

Untuk kamu yang suka DIY, berikut cara membuat dummy load sederhana:

Bahan:

• Resistor wirewound 8 ohm 100 watt (bisa lebih dari satu diseri atau paralel)

• Heatsink aluminium

• Thermal paste

• Terminal konektor atau jack banana

• Kotak logam (opsional)

Langkah-langkah:

1. Pasang resistor ke heatsink menggunakan thermal paste agar panas cepat dibuang.

2. Sambungkan ujung resistor ke terminal konektor.

3. Jika kamu butuh daya lebih besar, sambungkan dua resistor 8 ohm 100W secara paralel (hasilnya 4 ohm 200W).

4. Cek nilai resistansi dengan multimeter sebelum digunakan.

Tips Menggunakan Dummy Load

• Gunakan kipas untuk membantu pendinginan saat pengujian daya tinggi.

• Jangan menyentuh resistor saat sedang digunakan — bisa sangat panas!

• Gunakan multimeter berkualitas atau osiloskop untuk hasil pengukuran yang akurat.

• Cek nilai resistansi setelah pemakaian rutin, karena resistor bisa berubah akibat panas berlebih.

Contoh Kasus Pengujian dengan Dummy Load

Misalnya kamu sedang menguji amplifier 100 watt kelas AB. Dummy load 8 ohm 100W kamu pasang, lalu output amplifier diukur menggunakan multimeter:

• Tercatat tegangan RMS 28V.

• Maka daya output adalah 28^2 / 8 = 784 / 8 = 98 watt.

Artinya, amplifier berfungsi normal dan hampir mencapai daya maksimal.

Kapan Tidak Perlu Dummy Load?

Kalau kamu hanya ingin mencoba suara amplifier untuk mendengarkan musik biasa, dummy load tidak diperlukan. Tapi jika kamu:

• Baru merakit amplifier

• Ingin mengukur performa teknis

• Menguji suhu dan daya

• Atau ingin menghindari risiko pada speaker

Maka dummy load adalah solusi yang wajib dimiliki di meja kerja kamu.

Penutup: Dummy Load, Sahabat Setia Penguji Amplifier

Sekarang kamu tahu bahwa fungsi dummy load pada amplifier tidak bisa dianggap remeh. Dari perlindungan speaker, akurasi pengukuran, hingga pengujian performa teknis, semuanya bisa dilakukan lebih aman dan profesional dengan dummy load.

Baik kamu seorang teknisi, mahasiswa elektro, atau sekadar hobiis yang senang mengutak-atik perangkat audio, alat ini seharusnya masuk dalam daftar perlengkapan dasar kamu.

Kalau kamu belum punya, sekarang saatnya membuat dummy load versimu sendiri. Dan kalau sudah punya? Yuk, terus belajar membaca data dan mengoptimalkan hasil kerja amplifier kamu!
