Cara Memperbaiki TV LED Polytron Tipe PLD 24T8511 Backlight Mati Suara Normal
Soldiradem Blog – Kali ini saya mendapatkan kasus umum pada TV LED Polytron tipe 24T8511, yaitu backlight mati. Secara kasat mata, layar panel LCD sebenarnya masih bekerja, namun tampak gelap, sementara suara masih terdengar normal.
Sebelum memutuskan untuk mengganti seluruh rangkaian lampu LED, saya biasanya melakukan pengukuran terlebih dahulu pada tegangan PSU backlight.
Sebab bisa saja masalahnya bukan terletak pada lampu LED, melainkan pada suplai tegangannya yang drop atau bahkan tidak keluar sama sekali. Jika langsung mengganti LED tanpa mengecek hal tersebut, kemungkinan besar akan mengalami kegagalan.
![]() |
Komponen led backlight |
Kerusakan backlight mati sebaiknya tidak langsung disimpulkan sebagai LED yang mati.
Selalu lakukan pengukuran tegangan terlebih dahulu sebelum membuat justifikasi apa pun. Ini adalah hal penting yang harus diingat setiap kali memperbaiki TV LED, apapun mereknya.
Karena pengukuran tegangan sangat krusial, anda perlu menggunakan multimeter digital yang akurat, minimal seharga 100 ribu rupiah. Beberapa merek yang cukup andal di kelas ini antara lain Zoyi dan Zotek.
Peralatan servis yang tepat bisa sangat menentukan tingkat keberhasilan dalam perbaikan. Multimeter murah tak masalah tapi mungkin kadang error.
Nah, pada kasus kali ini, saya menemukan permasalahan yang sebenarnya cukup sederhana. Backlight tidak menyala karena tidak ada tegangan sama sekali dari power supply untuk backlight.
Cara memperbaiki tv led polytron backlight mati
Karena panel LCD masih berfungsi, saya meyakini bahwa kerusakan ini berasal dari bagian sekunder power supply. Bukan kerusakan led mati total.
Ketika suplai LED diukur menggunakan multimeter DC, tegangannya hanya terbaca sekitar 10 volt, dan akan semakin drop saat beban backlight dipasang.
Dari hasil tersebut, saya mulai mencurigai beberapa komponen yang berperan dalam suplai tegangan LED backlight ini.

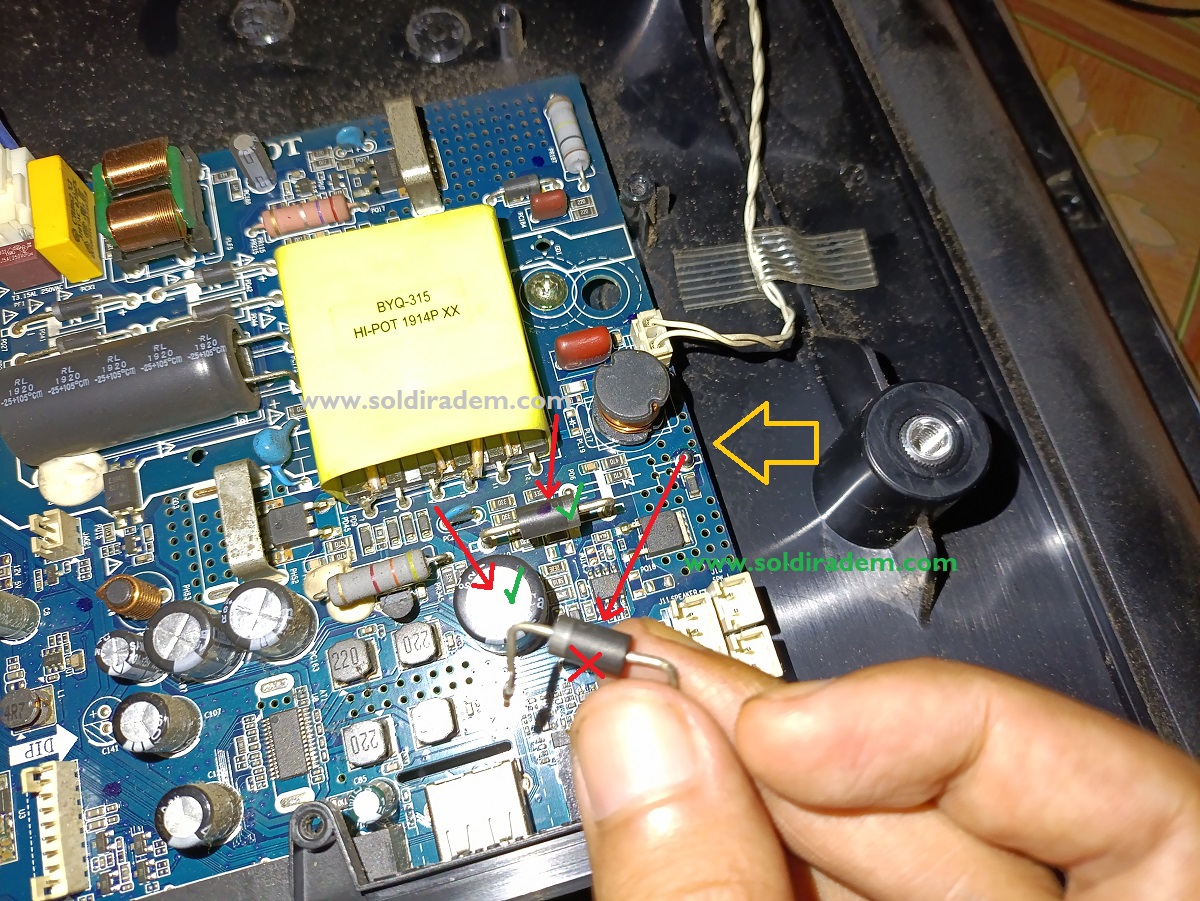

Saya menemukan adanya elco berukuran 160 volt dan sebuah dioda di jalur sekunder. Setelah dilakukan pengukuran, ternyata dioda sekunder yang mengarah ke backlight mengalami kerusakan.
Berikut adalah gambar yang bisa saya tunjukkan kepada anda:
Bagian tersebut merupakan kerusakan dioda yang harus diganti karena kerjanya panas maka dioda ini rawan kerusakan. Ganti dengan dioda yang lebih besar jika anda mengganti dengan dioda yang ada dipasaran.
Dari kasus ini, kita bisa mengambil pelajaran penting bahwa memperbaiki TV LED tanpa bantuan multimeter bisa menjadi sia-sia dan berisiko membuang-buang uang, terutama jika salah dalam mendiagnosis kerusakan.
Oleh karena itu, penting bagi setiap teknisi—terutama pemula—untuk membiasakan diri melakukan pengukuran tegangan secara sistematis sebelum memutuskan untuk mengganti komponen.
Demikian artikel ini saya bagikan, semoga bermanfaat untuk anda yang sedang belajar memperbaiki TV LED.
Kesimpulan:
Jangan pernah mengandalkan dugaan saat memperbaiki perangkat elektronik seperti TV LED. Gunakan alat ukur yang memadai seperti multimeter digital, agar proses perbaikan lebih akurat, hemat biaya, dan mengurangi risiko kerusakan tambahan.
Baca juga: Cara Memperbaiki TV LED Polytron Tidak ada Gambar Suara Normal
Berikut spesifikasi led polytron yang saya perbaiki.
Spesifikasi Umum:
- Merk/Brand: Polytron
- Tipe: PLD 24T8511 / PLD 24T8511/S
- Model: L0701
- Jenis: LED TV
- Ukuran layar: 24 inci (berdasarkan tipe, yaitu PLD 24T8511)
⚡ Spesifikasi Kelistrikan:
- Tegangan Masuk (Input Voltage): 180–240V
- Frekuensi: 50/60 Hz
- Daya Listrik (Power Consumption): 36 Watt
🔍 Identitas Produk:
- Serial Number (SN): 778229J02428
- Negara Pembuat: Indonesia
- Standar Nasional Indonesia (SNI):
- Kode SNI: 04-6253-2003
- Lembaga Sertifikasi Produk: LSPR-011-IDN
- Nomor Registrasi Produk (NRP): 106-003-191203
- ID Produk: IDNO PS-PLD24T8511E
